Components Location |

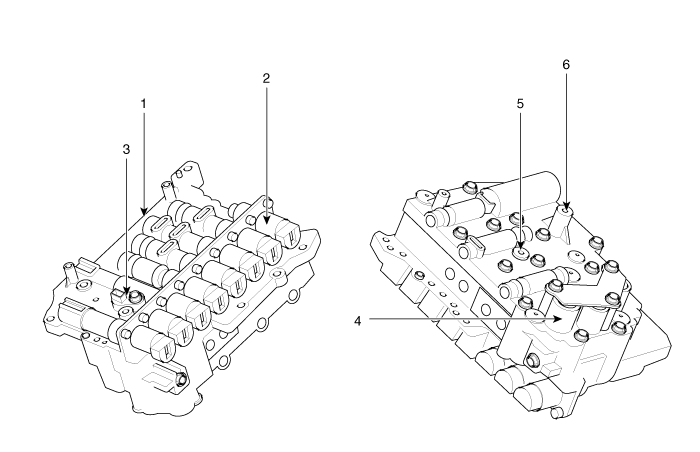

1. PCV adjust screw 2. Solenoid valve 3. Oil temperature sensor | 4. Accumulator 5. Low & reverse brake(LR/B) pressure flow hole 6. Under drive brake (UD/B) pressure flow hole |

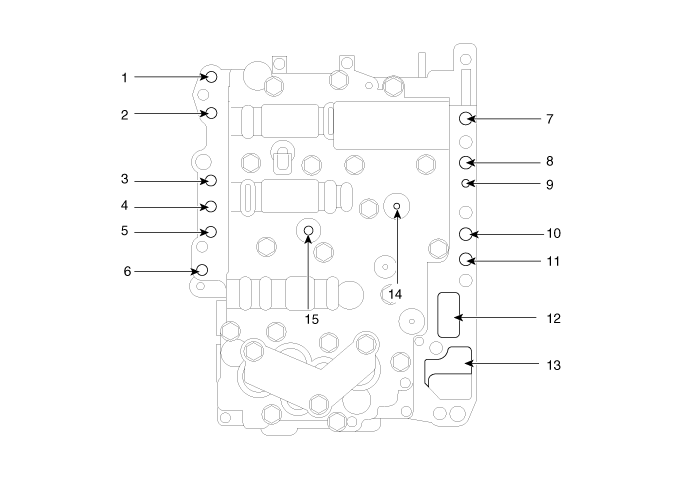

1. To cooler 2. From cooler 3. Lubrication(rear) 4. Overdrive pressure 5. Reducing pressure (red2) 6. Reducing pressure (red1) 7. From damper pressure 8. To damper pressure | 9. Lubrication(front) 10. 35R clutch pressure 11. 26 brake pressure 12. From oil pump 13. To oil pump 14. Underdrive pressure 15. Low & reverse pressure |
